水防工法 月の輪工(杭省略型) |
|||||
■目的 増水中に、堤防の居住側法面より水の吹き出しが確認された場合に、漏水の噴出口に土のうを積んで水を溜め、河川水位と漏水口の水位差を縮小することで、水の噴出の勢いを抑え、漏水口の拡大を防ぎ堤防の決壊を防止する工法です。従来の月の輪工から鋼杭と土による間詰めを省略した工法です。 ![]() |
|||||
![]() |

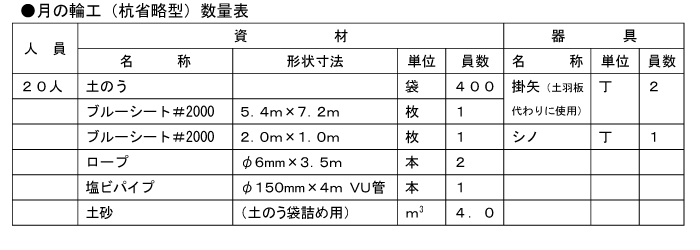

■作業手順 @ブルーシートを半分に折り、さらに「くの字形」に折ります。 |
||||
![]() |
|||||
![]() |

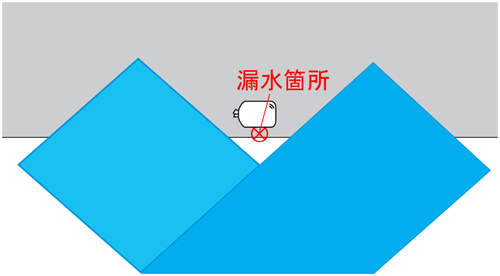

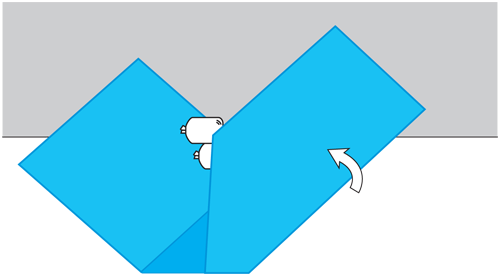

Aブルーシートの敷設 ・漏水箇所の手前に目印の土のうを置きます。折ったシートを、目印土のうを囲む用に敷きます。 |
||||
![]() |
|||||
![]() |

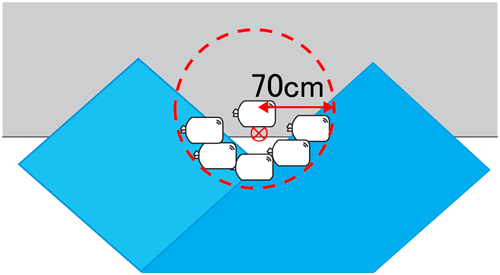

B目印土のうを中心とした半径70cmの円の内側に土のうを並べます。 | ||||
![]() |
|||||
![]() |

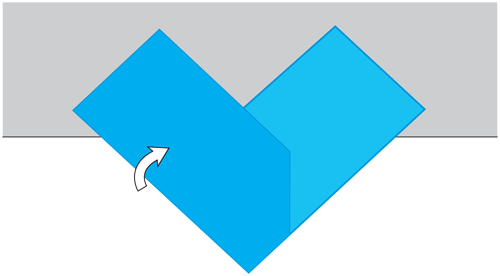

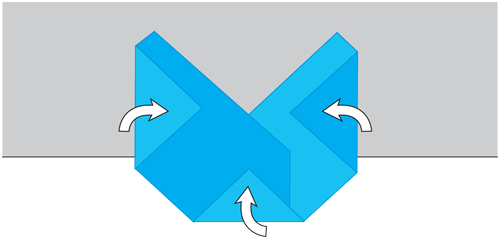

C土のうを包むようにシートを折り返していきます。 | ||||
![]() |
|||||
![]() |
|||||
![]() |
|||||
![]() |
|||||
![]() |
|||||
![]() |

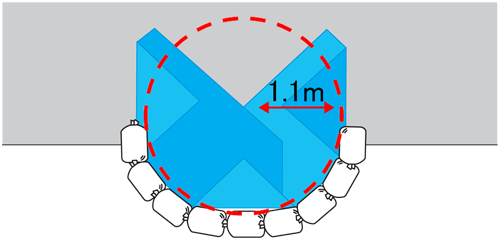

D土のう積み ・折り返したシートの周りに土のうを長手積みで並べます。 ・土のうは漏水箇所を中心に半径1.1mの円の外側に並べてください |
||||
![]() |
|||||
![]() |

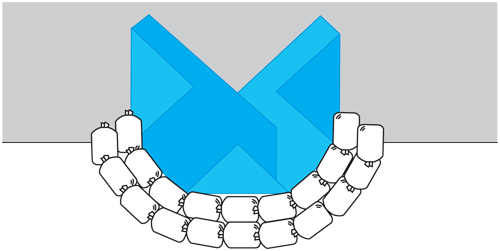

E先に置いた土のうの外側に1段目の土のうを内側同様に長手積みで並べます。 | ||||
![]() |
|||||
![]() ![]() |

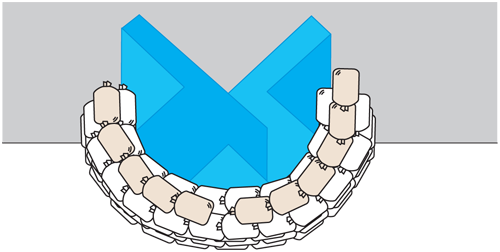

F内側・外側土のうを4段目まで積みます。5段目の土のうは4段目の土のうの間に並べます。 ・塩ビ管を取り付ける位置に隙間を空けておきます。 ・土のうは赤数字の順に詰んでいきます。 |
||||
![]() |
|||||
![]() |
Gシートの展開 ・折りたたんでいたシートを開き、土のうの上に広げていきます。 |
||||
![]() |
|||||
![]() |

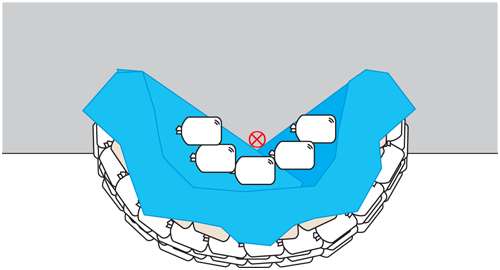

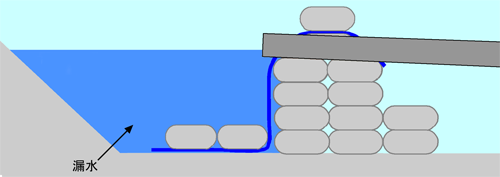

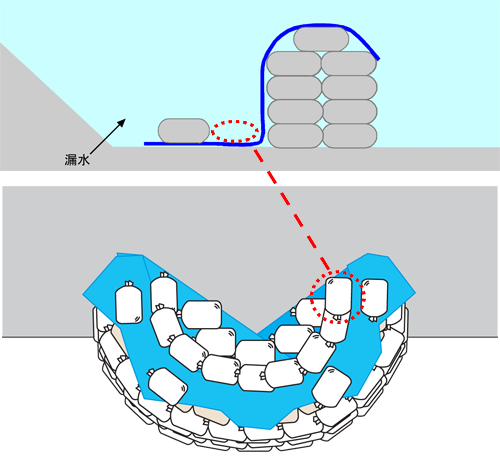

Hブルーシートを展開した時点で左図のようになります。 I漏水を極力防止するため、シート内側に土のうを並べます。 ・広げたシートを押さえるため、4箇所に土のうを置きます。 |
||||
![]() |
|||||
![]() |
J外側土のうの外に2段で控え土のうを積みます。 K控え土のうから2m離したところに土のうを2段積み、塩ビパイプを支えます。 ・パイプとシートを密着させるため、シノでシートに穴を開け、ロープでパイプと結束します。 ・塩ビパイプの上に土のうを1袋置きます。 L水落下部の施工はパイプの水がおちる場所にブルーシートを1枚敷きます。 ・その上に土のうを3個、パイプと平行にして並べます。 |
||||
![]() |

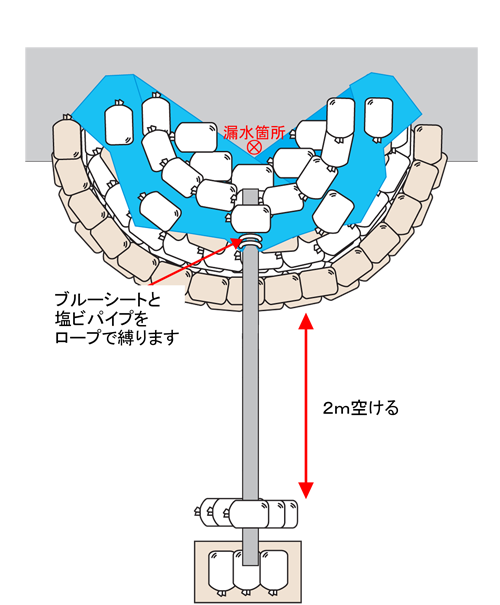

■完成図 | ||||
![]() |
|||||
月の輪工(杭省略型)の作業手順 動画(6分2秒) (MP4形式) ※BGMが流れます この動画は、北海道河川財団の水防工法テキストに基づいて作成しています 水防工法テキストも参照しながらご覧ください | |||||
![]() |
