水防工法 月の輪工
■目的

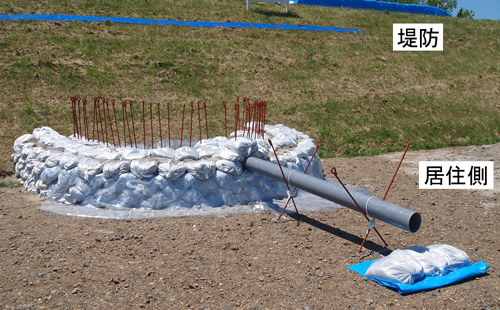

増水中に堤防の居住側法面より水の吹き出しが確認された場合に、漏水の噴出口に土のうを積んで水を溜め、河川水位と漏水口の水位差を縮小することで、水の噴出の勢いを抑え、漏水口の拡大を防ぎ堤防の決壊を防止する工法です。

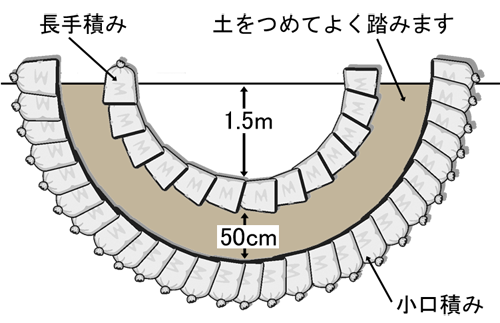

・土のうは漏水口を中心に半径１．５ｍの半円径の輪を描きます。土のうは５段積みます。

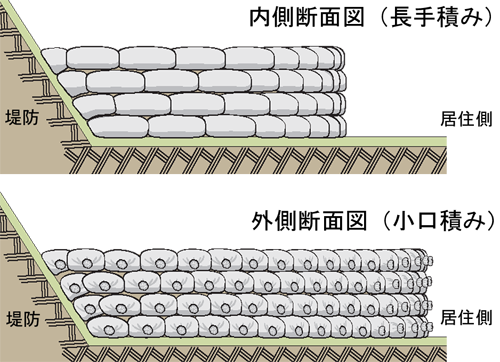

・１～４段目の土のうの積み方は、内側土のうは長手積みで上流側から積んでいきます。
・外側土のうは小口積みで内側土のうから５０㎝程度離して並べます。
・土のう積みと同時進行で土のうの継ぎ目には土をつめて、踏み固めます。また、内側と外側の土のうの間に土をつめて、充分に踏み固めます。

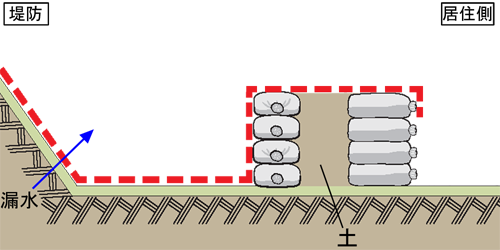

・４段目を積んだ後に、漏水を防ぐためのビニールシートを張ります。
・シートを張ったあとにパイプの取り付けを行います。
・５段目を積んだあとに６段目の土のうを、中詰め土の上に、長手積みで並べます。
※赤点線はビニールシート。
施工時には、漏水箇所にカッターなどで穴をあけてください。

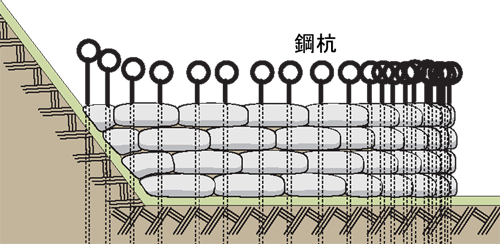

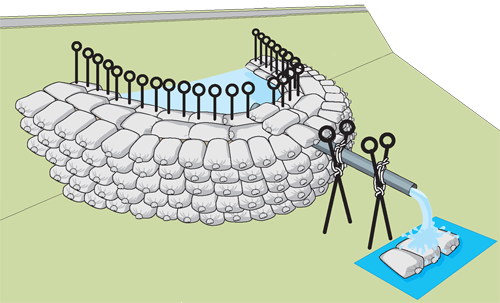

・５段目を積んだあとに、内側土のうに杭を打ちます。
・鋼杭は、土のう１袋に２本の割合で打ち込みます。

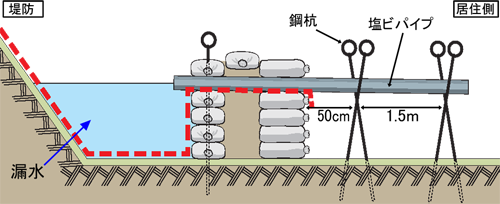

・あふれ出る水を流すために、塩ビパイプを４段目の土のうの上に取りつけます。その上に土のうを乗せ、塩ビパイプが動かないように固定します。
・このパイプを鋼杭（又は木杭）で支えます。

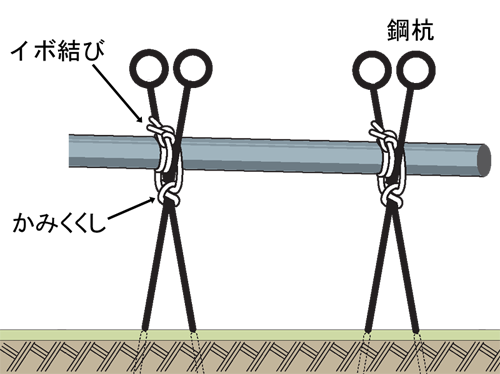

・鋼杭とパイプの結束は、まず鋼杭の交差箇所にかみくくしを行います。ロープはパイプを固定するために上下に回し、最後はイボ結びをしてください。

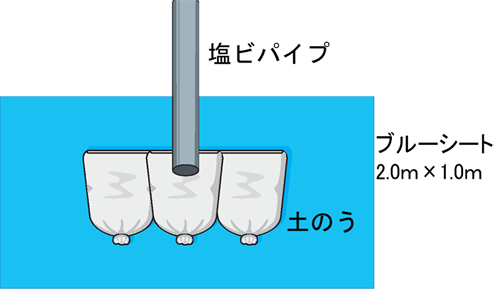

・パイプの水がおちる場所にブルーシート（ＰＰシート）を１枚敷きます。その上に土のうを３袋、パイプと平行にして並べます。
月の輪工の作業手順 動画（５分４０秒） (MP4形式) ※ＢＧＭが流れます
この動画は、北海道河川財団の水防工法テキストに基づいて作成しています
水防工法テキストも参照しながらご覧ください
